Lyhyt esittely
|
Tarkkuus: |
±2,0 % FS:stä |
Putken koko: |
10 mm |
|
Lähtö: |
RS485, 4-20mA, OCT |
IP-luokitus |
IP65 |

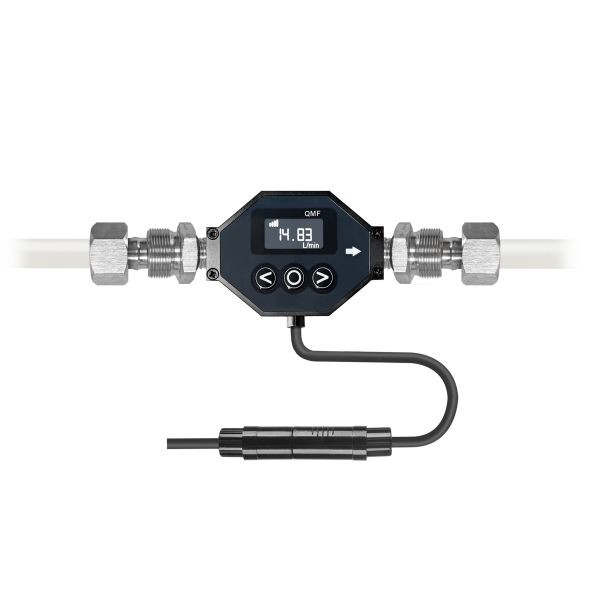

Tuotteen esittely
QMF Ultrasonic Micro Flow Sensor käyttää ultraääniaika-lentoaikaperiaatetta-, joka on integroitu korkean-tarkkuuden signaalinkäsittelypiireihin ja mukautuviin algoritmeihin. Se tarjoaa reaaliaikaista, tarkkaa nestevirtauksen seurantaa-sekunnin dynaamisella vasteella-ja häiriönesto-.
Veteen soveltuva se kattaa 0,1-35 l/min virtausalueen, ±2 % FS-tarkkuus ja 0,8 % toistettavuus. Se tukee useita liittimiä (piikikäs,{5}}pikaliitäntä, pika-kierre) 10 mm:n putkille ja valinnaisille ulostuloille (4-20mA, OCT) sekä RS485 (MODBUS). Ominaisuuksiin kuuluu 0,96 tuuman värillinen LCD-näyttö, 3 kosketusnäppäintä, IP65-suojaus ja 10-36 VDC virta. Käytetään laajasti maatalouden droneissa, nestejäähdytteisissä kaapeissa ja puolijohdelämpötilan säädössä.

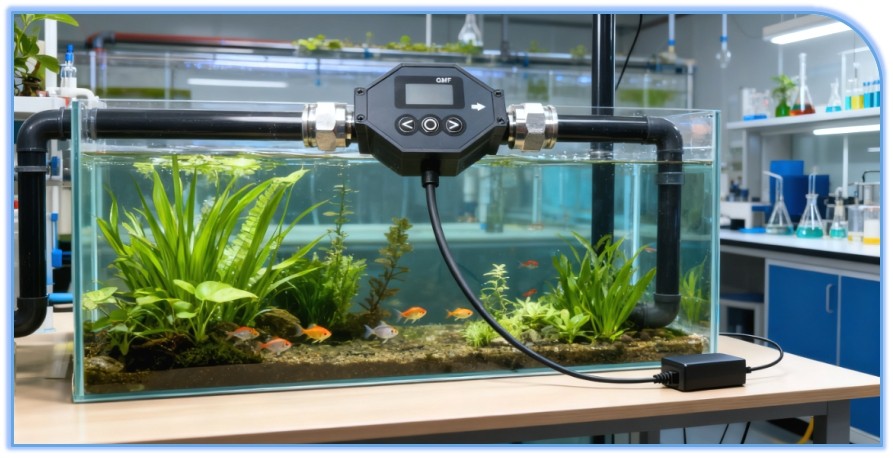

- Vesiviljely, RAS-järjestelmät
- Teollisuuden vedenvalvonta, kaupallinen vedenmittaus
- Vesi- ja jätevesihuolto
- LVI-järjestelmät (lämmitys, ilmanvaihto ja ilmastointi).
- Prosessiteollisuus (kemianteollisuus, lääketeollisuus, elintarvike- ja juomateollisuus)
- Energianhallinta ja ympäristövalvonta
- Maatalous ja kastelujärjestelmät
- Tutkimus ja kehitys
- Tilojen hallinta
- Teollinen huolto ja vianetsintä
- Hiilijalanjälki, hiiliauditointi, hiilidioksidiarviointi, hiilineutraalius ja hiilikauppa jne.
Tuoteparametri
Tekniset parametrit
|
Suorituskykyindikaattorit |
|
|
Virtausnopeusalue |
0,1 l/min ~ 35 l/min |
|
Tarkkuus |
±2 % FS:stä |
|
Toistettavuus |
0.8% |
|
Putkien koot |
10 mm |
|
Asennus |
Katso kohta 3.2 |
|
Keskikokoinen |
Vesi |
|
Toiminnalliset indikaattorit |
|
|
Viestintäliittymä |
RS485; tukee MODBUS-protokollaa |
|
Lähtö (valinnainen) |
4 ~ 20 mA, lokakuu |
|
Virtalähde |
10-36VDC/500mA |
|
Näppäimistö |
3 kosketusnäppäintä |
|
Näyttöruutu |
0,96" (160*80) LCD-värinäyttö |
|
Käyttölämpötila |
-10 astetta ~ 50 astetta |
|
Käyttöpaine |
0-1,6 MPa |
|
Kosteus |
5-95 % suhteellinen kosteus, ei kondensaatiota |
|
IP-luokitus |
IP65 |
|
Fyysiset ominaisuudet |
|
|
Asunnon materiaali |
Tekninen muovi (PPS) |
|
Järjestelmän käyttöliittymä |
G1/4 sisäkierre |
|
Kaapeli |
φ5 musta kuusi-johtiminen suojattu kaapeli itselukittuvalla-liittimellä, vakiopituus: 1 m |

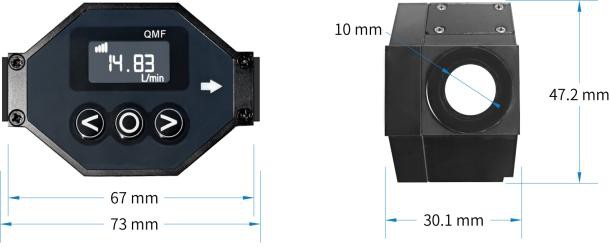

Rungon parametrit
Ulkonäkö
In asennus
FAQ
K: Mikä on QMF-anturin virtausalue ja tarkkuus?
V: Virtausalue on 0,1-35 l/min; tarkkuus on ±2 % FS:stä.
K: Mitä lähtöjä QMF-anturi tukee?
V: Se tukee valinnaista 4-20mA/OCT ja RS485 (MODBUS-protokolla).
K: Mitä liittimiä on saatavilla QMF-anturille?
V: Piikki-, pika-liittimet ja pikakierrettävät-liittimet (eri kokoja).
K: Kuinka asettaa QMF-anturin nollapiste?
V: Valitse "Set Zero" > "YES" valikosta, kun neste on staattista.
K: Mikä on QMF-anturin käyttölämpötila ja paine?
A: -10 ~ 50 asteen käyttölämpötila; 0 ~ 1,6 MPa käyttöpaine.
